スノーワイパー タイプ 取付方法(雪用)
SNNOW WIPER Installation
  • 国産車/輸入車
  • ワイパー
  • 雪用ワイパー
商品画像
商品画像

製品詳細PRODUCT DETAILS

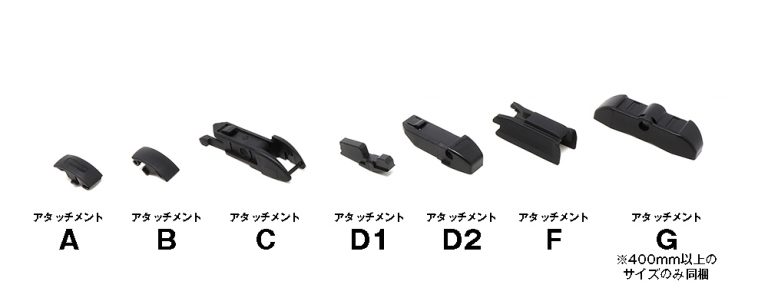

取付するワイパーアームのタイプによって使用するアタッチメントの種類は変わります。 接続タイプは、全部で5タイプあります。ワイパーブレードに使用するアタッチメントの組み合わせを変えることで様々な車種に取り付けることができます。お客様の車種がどの組み合わせでアタッチメントを使用するかは、適合表をご覧ください。

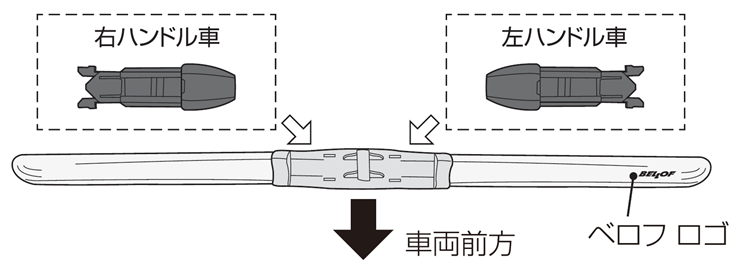

アタッチメント取付け方向

エアロブレード形状採用につき、ブレード本体に方向性があります。アタッチメント装着時、右ハンドル車・左ハンドル車により取付け方向がかわります。車両正面から見た場合、ベロフロゴが右端になるようにワイパーブレードを設置し、車両に合ったアタッチメントを取付けてください。



U字フックタイプ

【使用するアタッチメント A + C + F 】

【取り付け手順】 ①アタッチメントCをブレードに装着し、アームのU字フック部分を確実に奥まで差込んでください。 ※ワイパーアームの切り返し部分が長い場合は、一度アタッチメントAを外し、ワイパーアームをアタッチメントCに差し込んだ後にアタッチメントAを取付けてください。
②差込んだワイパーアームの先端部分をアタッチメントAで確実 にロックします。
③ワイパーアームの上から、アタッチメントFをアタッチメントCに組み合わせます。
※大型U字タイプ(U字折り返し幅11.5mm)は、一度“A”の部品を取り外してからワイパーアームを差し込んでください。



交換方法はこちら【U字フックタイプ】

交換方法はこちら【大型 U字フックタイプ】



サイドロックタイプ

【使用するアタッチメント B + C 】

【取り付け手順】
①アタッチメントCとBを組み合わせ、ワイパーアームの切り欠き位置と樹脂レバーの位置を合わせます。
②樹脂レバーと切り欠き部分を確実にロックしてからアタッチメントBも確実にロックします。



交換方法はこちら【サイドロックタイプ】



サイドロックタイプ BMWの一部の車両(E60・E61・E63・E64)

【使用するアタッチメント B + C 】

◆BMWの一部の車両(E60・E61・E63・E64)
【取り付け手順】

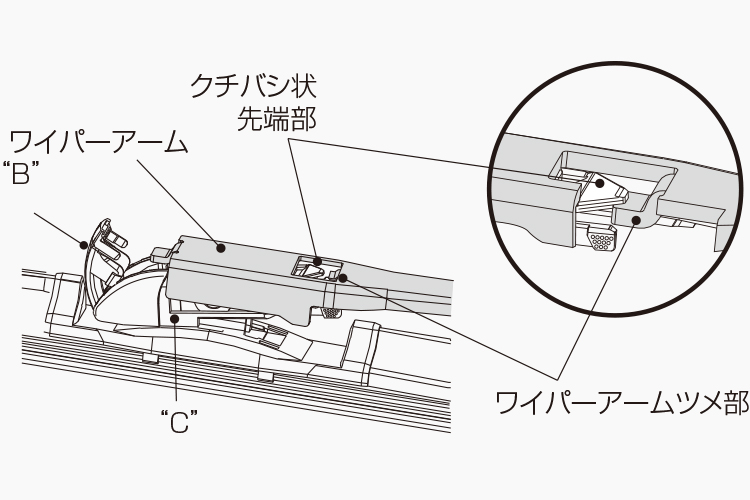

①“C”と“B”を組み合わせ、“B”は起こしたままにします。“C”のクチバシ状の先端部分と、ワイパーアームの穴にあるツメを引っ掛けます。
②ワイパーアームと“C”を水平にし、密着していることを確認します。“B”を倒しロックします。



交換方法はこちら【サイドロックタイプ】BMW車両(E60・E61・E63・E64)



センターロックタイプ

ワイパーアームのロック部分の幅が19ミリの場合

【使用するアタッチメント A + C 又は B + C 】

【取り付け手順】
①アタッチメントCとA(もしくはB)を組み合わせワイパーアームにアタッチメントを差込み、角穴に確実にアタッチメントのロック部分をはめ込みます。
注)アームの先端形状によっては、アタッチメントBに付け替えてご使用ください。



交換方法はこちら【センターロックタイプ 幅19mm 】



ワイパーアームのロック部分の幅が16ミリの場合

【使用するアタッチメント D1 + D2 】

【取り付け手順】
①アタッチメントCとA(もしくはB)を組み合わせワイパーアームにアタッチメントを差込み、角穴に確実にアタッチメントのロック部分をはめ込みます。
注)アームの先端形状によっては、アタッチメントBに付け替えてご使用ください。



交換方法はこちら【センターロックタイプ 幅19mm 】



ワイパーアームのロック部分の幅が16ミリの場合

【使用するアタッチメント D1 + D2 】

【取り付け手順】

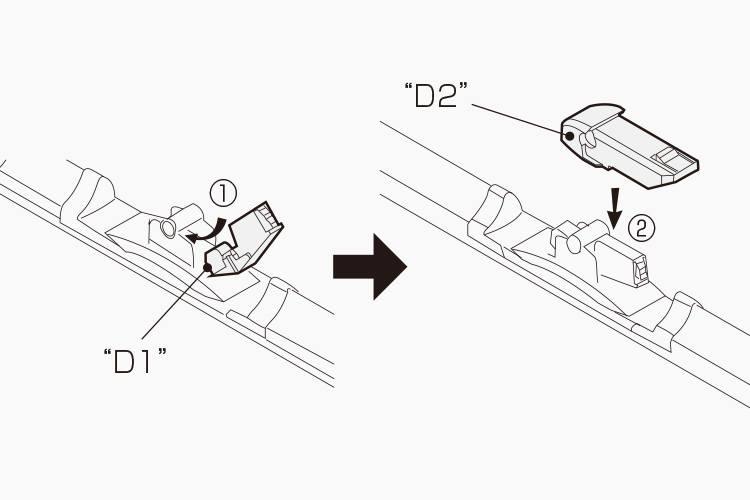

①“D1”をブレードに装着します。
②“D1”を付けた上から、“D2”を確実に固定します。“D1”+“D2”を装着したブレードをアーム側へスライドさせて確実にロックするまで差し込んでください。



交換方法はこちら【センターロックタイプ 幅16mm 】



ピン・フックタイプ

ワイパーアームのフック幅が17ミリの場合

【使用するアタッチメント A + C 】

【取り付け手順】
①アタッチメントGをワイパーブレードに確実に装着してください。
②ワイパーアームのピンをブレードの穴位置に合わせて通します。
③アームのフックをアタッチメントの溝に差し込んでください。



交換方法はこちら【ピン・フックタイプ 幅17mm 】



ワイパーアームのフック幅が22ミリの場合

【使用するアタッチメント A + C + E 】

【取り付け手順】
①アタッチメントGをワイパーブレードに確実に装着してください。
②ワイパーアームのピンをブレードの穴位置に合わせて通します。
③アームのフックをアタッチメントを抱き込むようにして固定してください。



交換方法はこちら【ピン・フックタイプ 幅22mm 】
