“S”フラットワイパー タイプ別 取付方法
S FLAT WIPER Installation
  • 雨用ワイパー
  • 輸入車用
  • ワイパー
商品画像
商品画像

製品詳細PRODUCT DETAILS

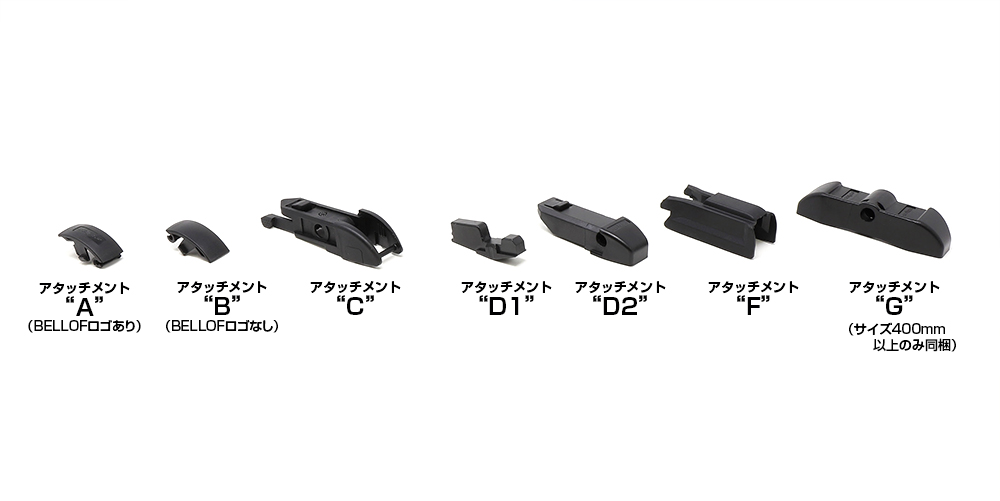

取付するワイパーアームのタイプによって使用するアタッチメントの種類は変わります。

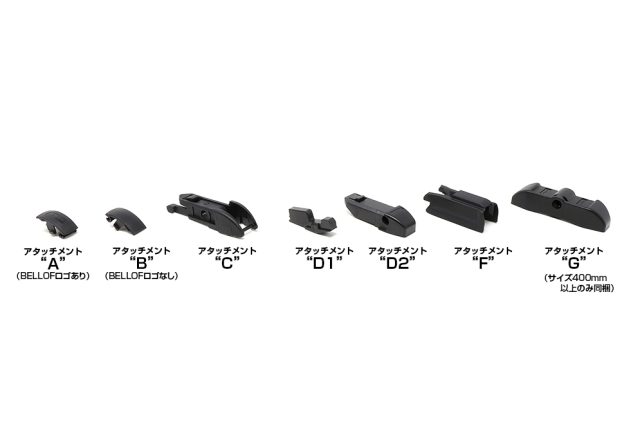

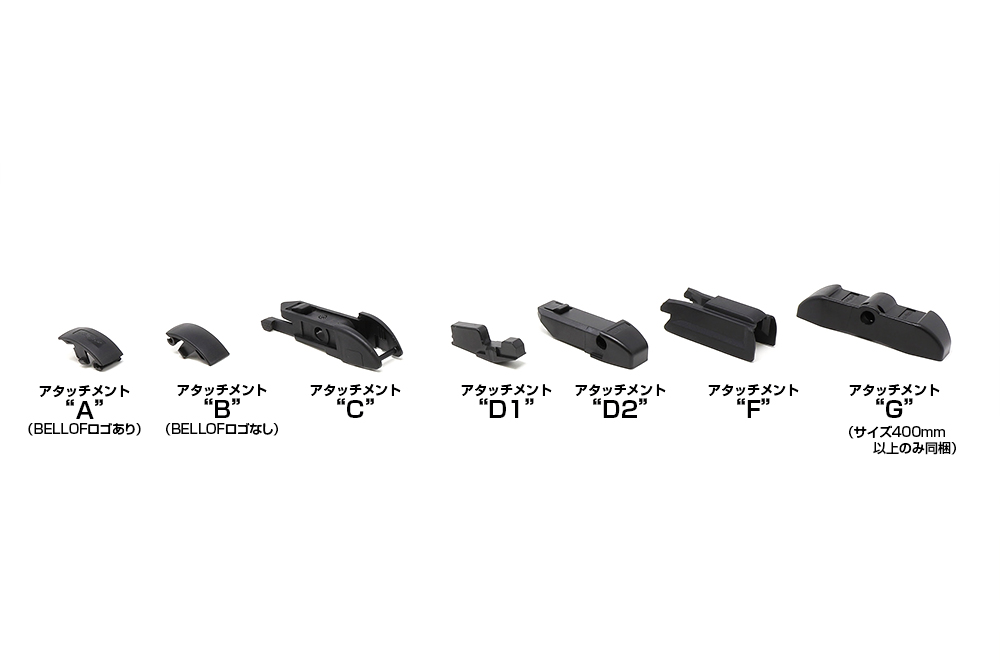

接続タイプは、全部で5タイプあります。ワイパーブレードに使用するアタッチメントの組み合わせを変えることで様々な車種に取り付けることができます。お客様の車種がどの組み合わせでアタッチメントを使用するかは、適合表をご覧ください。

【ご注意】一度ワイパーブレードにアタッチメントを装着した場合は外せません。万一外しても安全上のため、ワイパーブレード及びアタッチメントの再使用はお控えください。



アタッチメント取付け方向

エアロブレード形状採用につき、ブレード本体に方向性があります。アタッチメント装着時、右ハンドル車・左ハンドル車により取付け方向がかわります。車両正面から見た場合、ベロフロゴが右端になるようにワイパーブレードを設置し、車両に合ったアタッチメントを取付けてください。

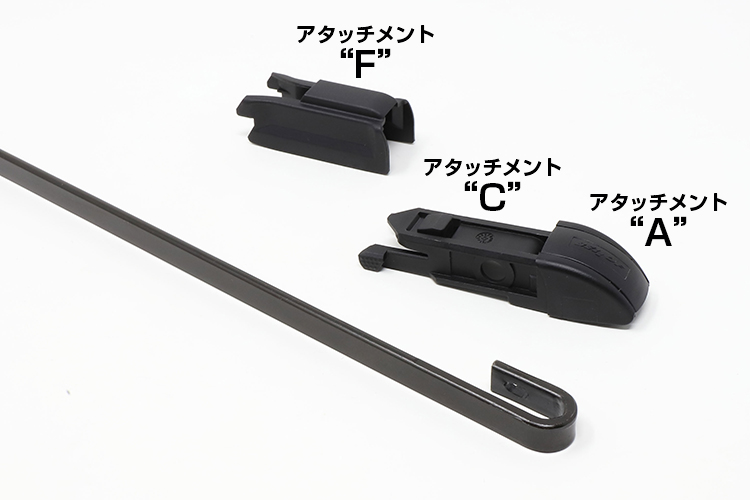

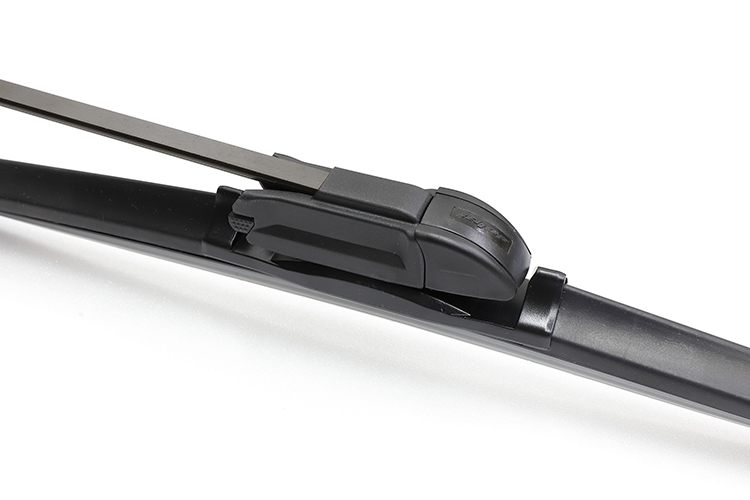

U字フックタイプ

【使用するアタッチメント A + C + F 】

【取り付け手順】

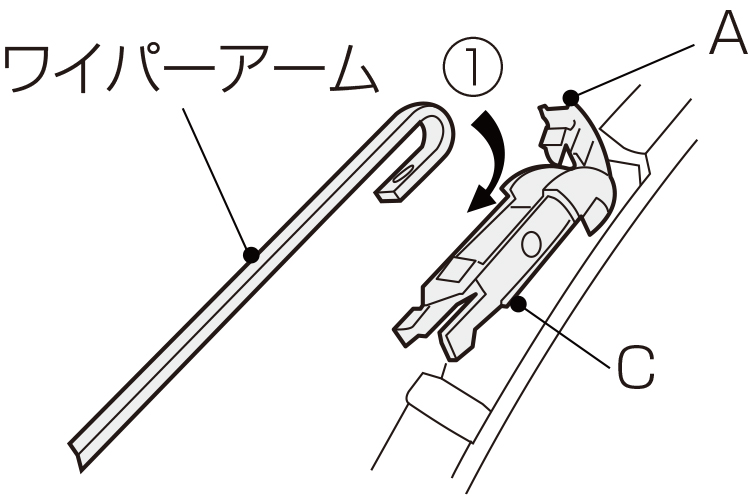

①アタッチメントCをブレードに装着し、アタッチメントAを起こしてください。ワイパーアームのU字フック部分を確実に奥まで差込んでください。
※大型U字タイプ(U字折り返し幅11.5mm)は、一度“A”の部品を取り外してからワイパーアームを差し込んでください。

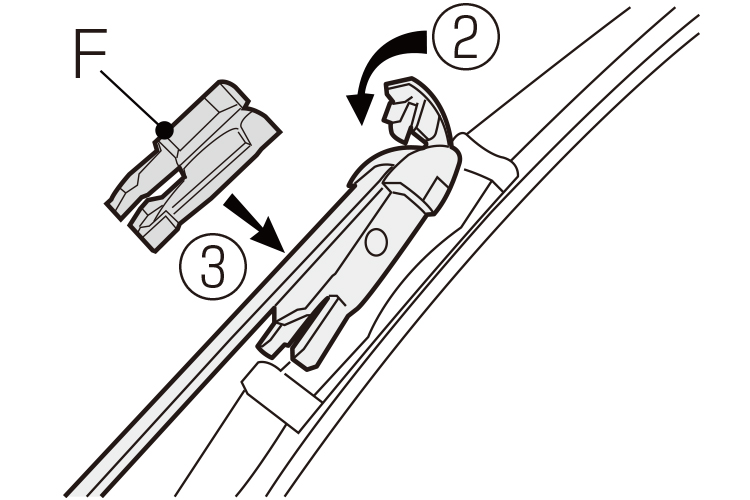

②差込んだワイパーアームの先端部分をアタッチメントAで確実にロックします。 ③ワイパーアームの上から、アタッチメントFをアタッチメントCに組み合わせます。

【U字フックタイプ】

交換方法動画

【大型 U字フックタイプ】

交換方法動画

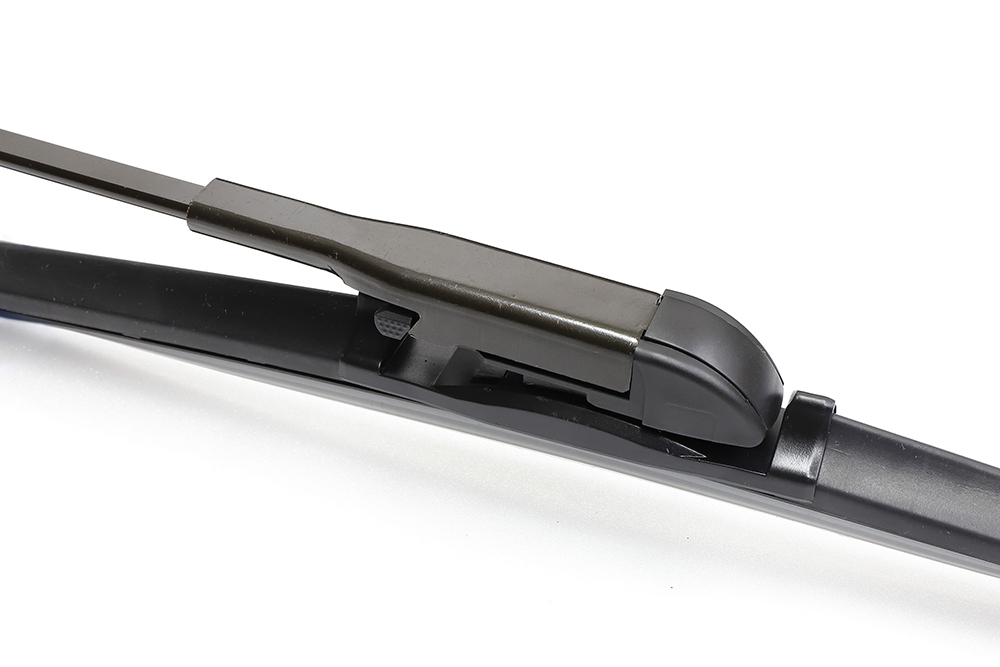

サイドロックタイプ

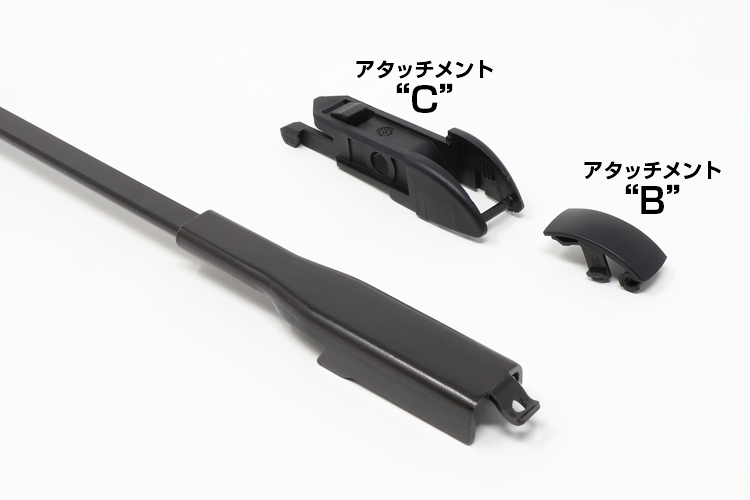

【使用するアタッチメント B + C 】



【取り付け手順】

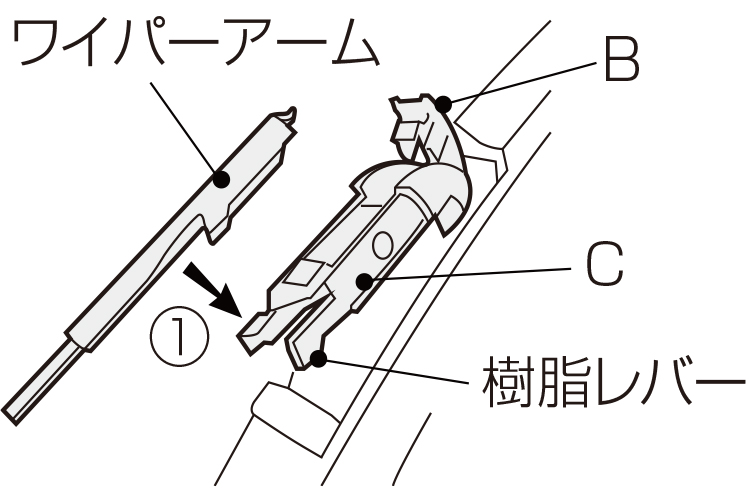

①“C”と“B”を組み合わせ、アームの切り欠き位置と樹脂レバーの位置を合わせます。

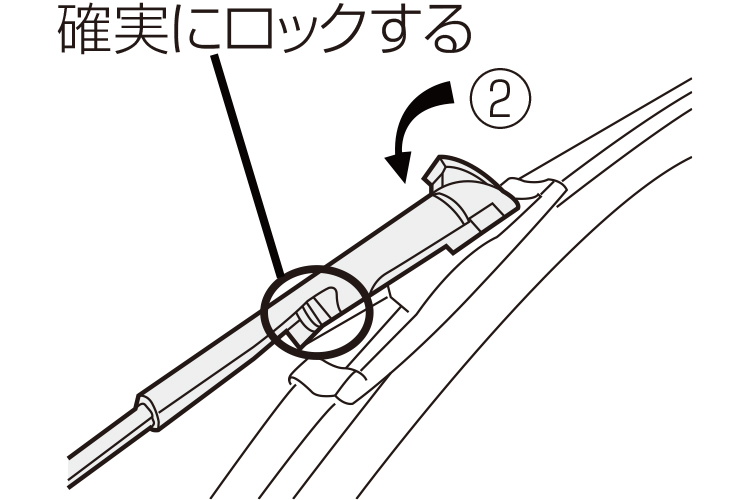

②樹脂レバーと切り欠き部分を確実にひっかけロックしてから、アタッチメントBを倒し確実にロックします。

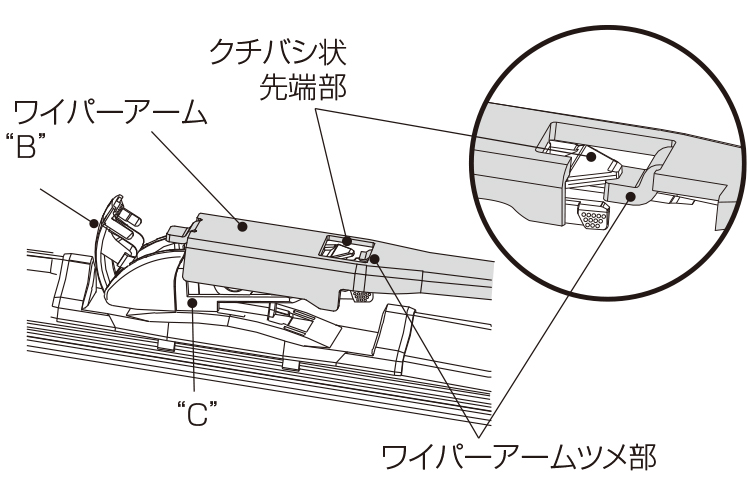

◆BMWの一部の車両(E60・E61・E63・E64)
【取り付け手順】
①“C”と“B”を組み合わせ、“B”は起こしたままにします。“C”のクチバシ状の先端部分と、ワイパーアームの穴にあるツメを引っ掛けます。
②ワイパーアームと“C”を水平にし、密着していることを確認します。“B”を倒しロックします。

【サイドロックタイプ】

交換方法動画

【BMW(E60)(E61)(E63)(E64)】

交換方法動画

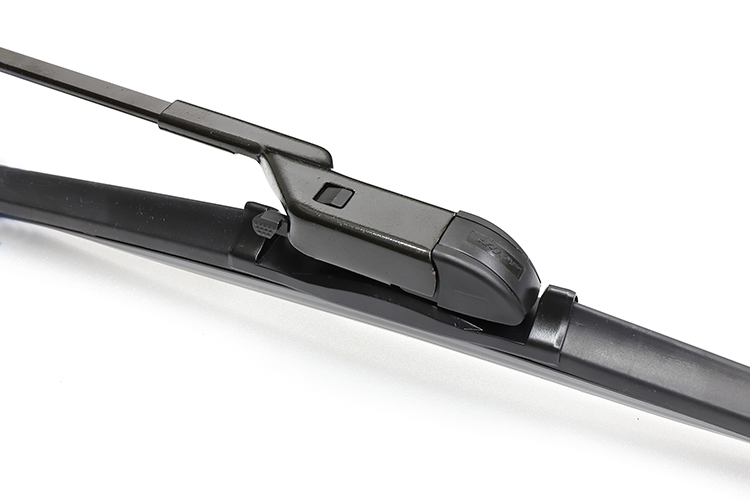

センターロックタイプ 19mmタイプ/16mmタイプ

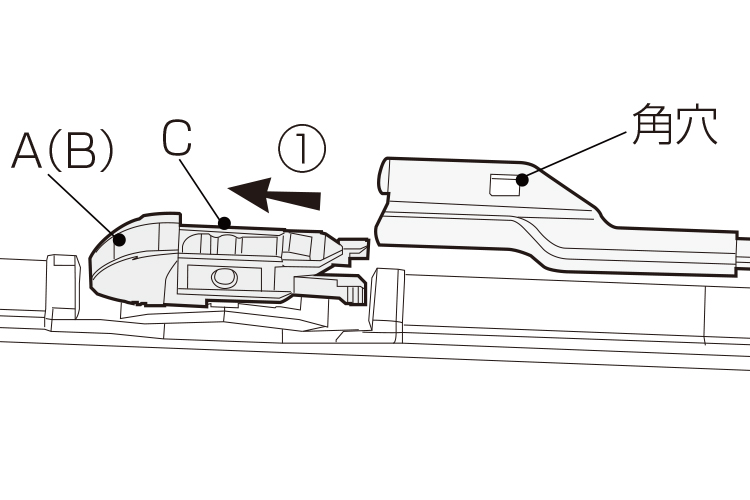

ワイパーアームのロック部分の幅が19ミリの場合

【使用するアタッチメント A + C 又は B + C 】



【取り付け手順】
①“C”+“A”又は“C”+“B”をブレードに装着します。
②ブレードをアーム側へスライドさせて確実にロックするまで差し込んでください。

【センターロック 19mm幅】

交換方法動画

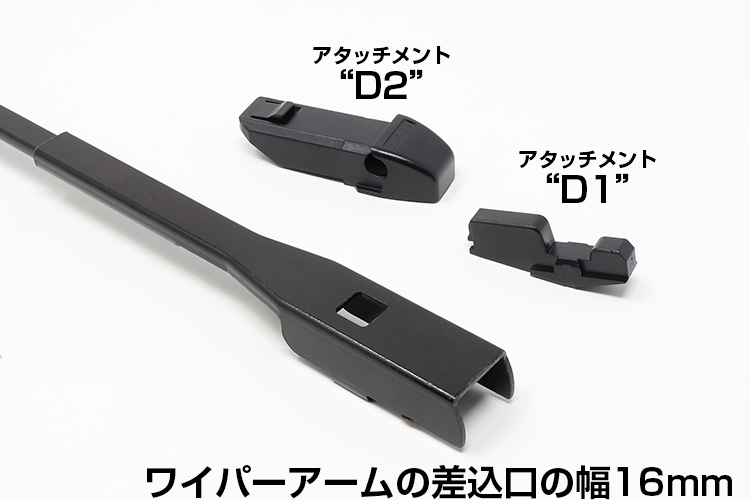

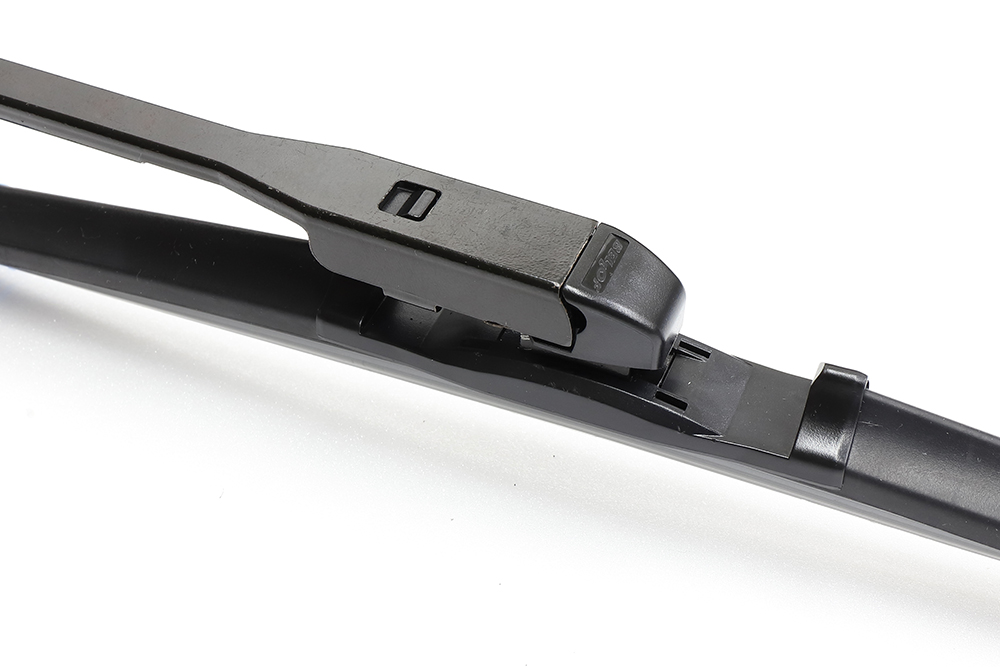

ワイパーアームのロック部分の幅が16ミリの場合

【使用するアタッチメント D (D1 & D2) 】



【取り付け手順】

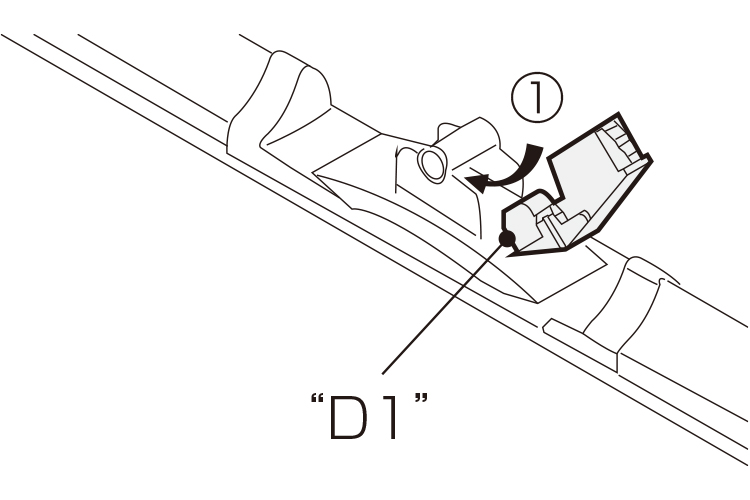

①“D1”を図の様にブレードに装着します。

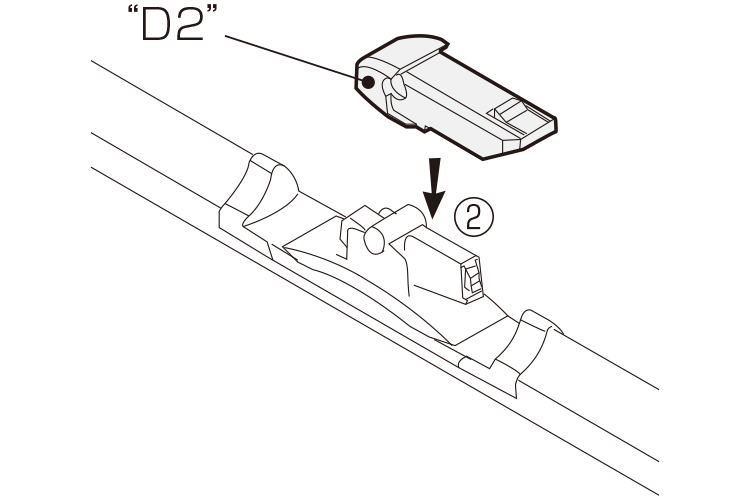

②“D1”を付けた上から、“D2”を確実に固定します。“D1”+“D2”を装着したブレードをアーム側へスライドさせて確実にロックするまで差し込んでください。



【センターロック 16mm幅】

交換方法動画



ピン・フックタイプ 17mmタイプ/22mmタイプ

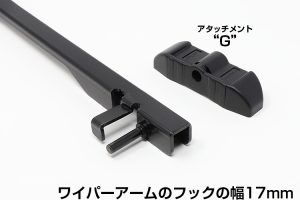

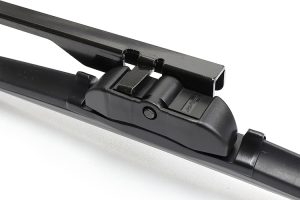

ワイパーアームのフック幅が17ミリの場合

【使用するアタッチメント G 】



【取り付け手順】
①アタッチメントGをワイパーブレードに確実に装着してください。

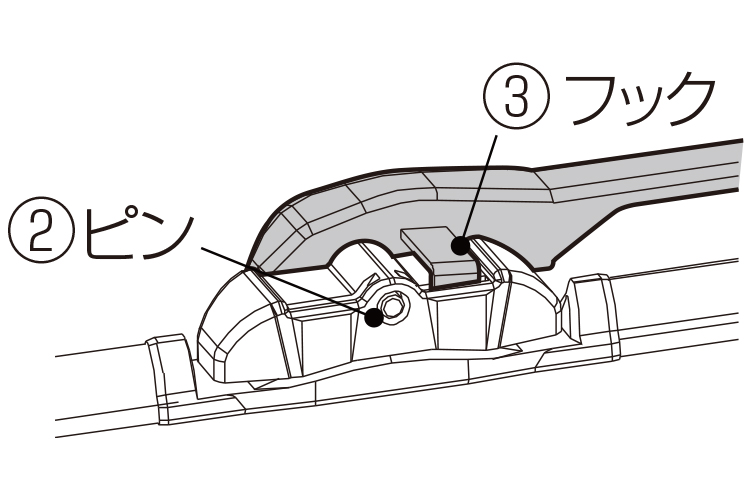

②ワイパーアームのピンをブレードの穴位置に合わせて通します。
③アームのフックをアタッチメントの溝に差し込んでください。



【ピンフック 17mm幅】

交換方法動画

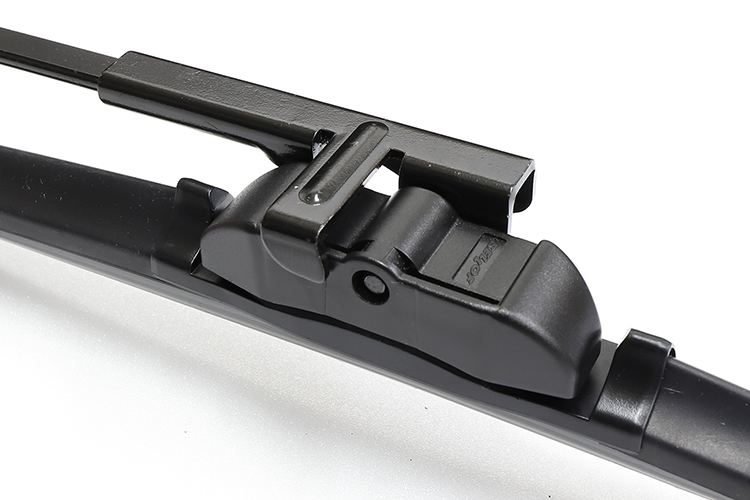

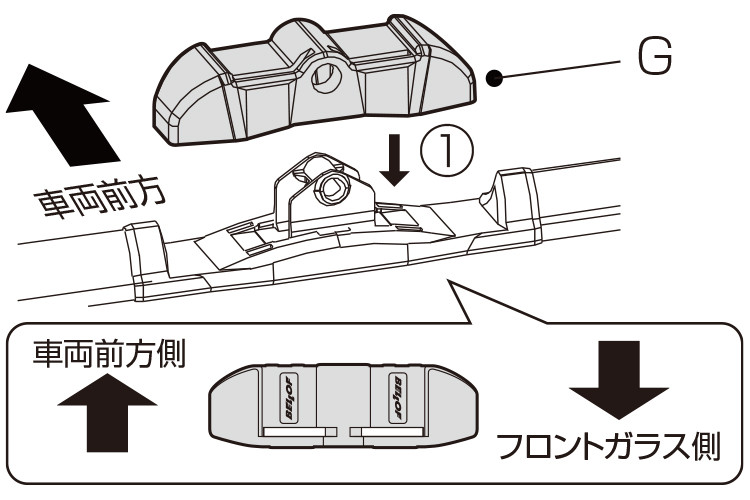

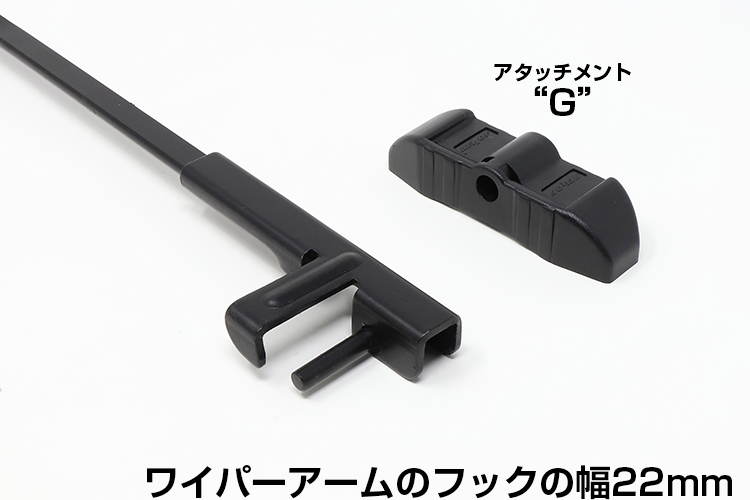

ワイパーアームのフック幅が22ミリの場合

【使用するアタッチメント G 】



【取り付け手順】
①アタッチメントGをワイパーブレードに確実に装着してください。

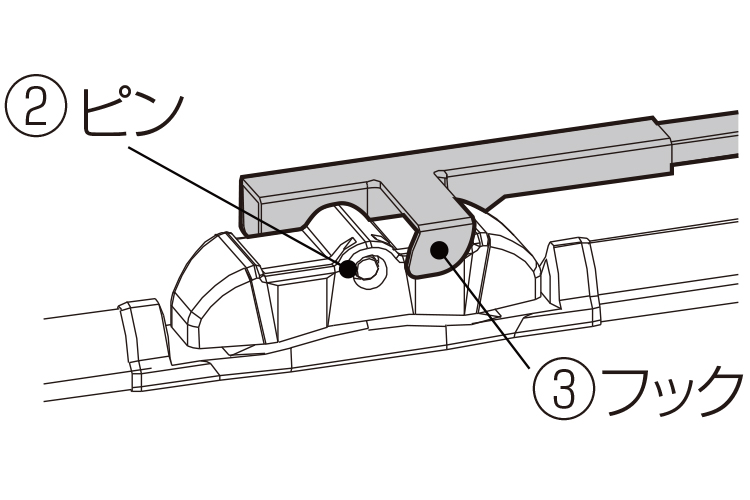

②ワイパーアームのピンをブレードの穴位置に合わせて通します。
③アームのフックをアタッチメントを抱き込むようにして固定してください。



【ピンフック 22mm幅】

交換方法動画
